Potpuno CNC Mirror Servo EDM mašina

1. Radni sto ima pokretnu strukturu, pogodan za obradu lakših radnih predmeta;

2. Napredna baza podataka za obradu, jednostavno unesite "materijal za obradu, vrstu, površinu, hrapavost, dubinu, itd." za postizanje efikasne, niske gubitke i precizne VDI obrade "grafitnog čelika, crvenog bakra aluminijuma, čelika tvrdog legure bakra od volframovog bakra", itd. Čak i ako ste početnik, lako možete biti kompetentni za posao;

3. Metode unosa za ekran osetljiv na dodir, miš, tastaturu i pomoćnu tastaturu;

4. Sistemom se može daljinski upravljati, besplatno nadograditi i kontrolisati;

5. Preciznost i rezolucija prikaza 0.0001 mm

6. Ponavljajuća tačnost pozicioniranja Manja ili jednaka 0.002 mm

7. Preciznost pozicioniranja u punom opsegu Manja ili jednaka 0.015 mm

8. Optimalna hrapavost površine Manja ili jednaka 0.07 μ M

9. Maksimalna efikasnost obrade 230 mm²/ Min/50A (bakarni čelik);

10.260 mm²/ Min/50A (bakar grafit);

11. Minimalni gubitak elektrode Manji ili jednak 0.1%

1. Visokokvalitetni HT250 odljevci, tretman starenjem, eliminacija unutrašnjeg stresa;

2. Potpuna kontrola zatvorene petlje nad Linux operativnim sistemom, gornjim računarom i AC servo motorom;

3. Ethercat bus kontrola, velika brzina, visoka preciznost kontrole (uključujući pogon svake osovine i pražnjenje);

4. Kontrola tačnosti i tačnosti prikaza koordinata svake ose 0.1 μm. Kontrola meke granice;

5. Nema potrebe za vraćanjem nakon nestanka struje, nastavite obradu;

6. Automatska kontrola punjenja i istovara ulja, kontrola konstantne temperature ulja;

7. Podržava 8-os 5-vezu osi;

8. Fiksni radni sto, HT250 livena konstrukcija karoserije (Švajcarska);

9. X/Y/Z osa je opremljena sa tajvanskim (HIWIN) kugličnim linearnim vodičem na nivou P i kugličnim vijkom na nivou C3;

10. X/Y/Z konfiguracija osi: japanski Panasonic AC servo motor i drajver apsolutne vrijednosti (ili prilagođeno od strane Hanqija)

11. Nezavisno razvijena automatska obrada baze podataka naše kompanije;

12. Kontaktori, zaštitni prekidači, itd. su svi od Schneider Francuska;

13. Radni sto za mermere stepena "00" (ili radni sto za livenje);

14. Automatska kompenzacija povrata na nulu za "C" osu;

1) Predsjedavajući je radio u Hanchuan Machine Tool Factory u Kini (1986-2005), fokusirajući se na polje električne obrade skoro 40 godina;

2) Kompanija je osnovana 2005. godine, sa fabrikom koja se nalazi u visokotehnološkoj zoni Suzhou, Kina, koja pokriva površinu od 20000 metara²;

3) To je visokotehnološko preduzeće u provinciji Jiangsu i specijalizovano, rafinirano i inovativno preduzeće u provinciji Jiangsu;

4) Sa preko 80 zaposlenih i skoro 20 istraživača i razvojnog osoblja, to je preduzeće orijentisano na istraživanje i razvoj;

5) Implementirati sistem upravljanja kvalitetom ISO9001 i koristiti Carl Zeiss tri koordinatni sistem za precizno ispitivanje komponenti alatnih mašina;

6) U 2016. godini, sudjelovali smo u proizvodnoj suradnji s Beijing Agie Charmilles Industrial Electronics Co., Ltd.;

Šta je EDM obrada?

Obrada električnom pražnjenjem, EDM, je proizvodni proces u kojem se materijal uklanja iz radnog komada pomoću brzog niza pražnjenja električne struje između elektroda potopljenih u dielektričnu tekućinu. Proces se koristi za proizvodnju dijelova koje je nemoguće strojno obrađivati. Budući da EDM ne koristi mehaničku silu za uklanjanje materijala, smatra se da je netradicionalan.

EDM je izuzetno precizan proces koji je idealan za formiranje složenih i zamršenih oblika i sposoban je za oblikovanje tvrdih metala kao što je titan. Materijali oblikovani EDM-om moraju biti električno provodljivi da bi proces bio uspješan.

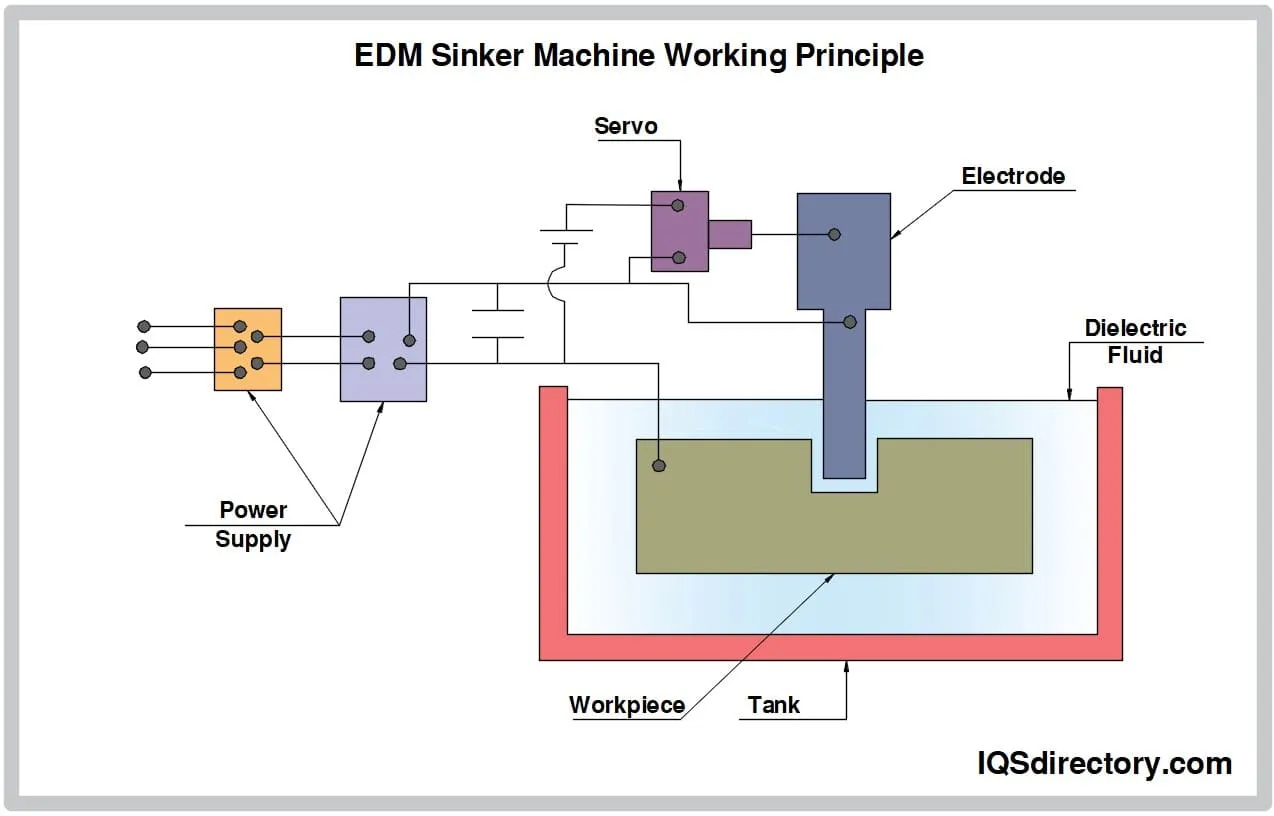

Elektroda radnog komada, anoda, EDM mašine je povezana na pozitivni terminal DC napajanja, dok je elektroda alata, katoda, povezana sa negativnim terminalom. Elektrode su potopljene u dielektrični fluid i razdvojene iskričnim razmakom. Varničenje stvara ekstremnu elektrotermalnu toplotu u zoni iskrišta, koja topi i isparava delove površine radnog komada, proces poznat kao erozija iskri.

Proces obrade EDM žice, alternativa EDM mašinskoj obradi, radi slično kao tračna pila za drvo koja koristi žicu za proces rezanja. Žica, izrađena od bakra ili mesinga, ima visokonaponsko električno pražnjenje koje je omogućeno žici da seče kroz debljinu radnog komada.

Žica u mašinskoj obradi žice EDM stvara iskru u deioniziranoj vodi gdje je provodljivost precizno kontrolirana. Voda hladi materijal i ispire uklonjeni materijal sa čistim dielektričnim fluidom koji se neprestano pumpa u proces kako bi se višak otpada isprao.

Ekstremne temperature EDM procesa brzo uklanjaju višak materijala iz radnog komada isparavanjem i topljenjem ili erozijom iskre. Otopljeni metal se djelimično uklanja. Kako se električni potencijal povlači, plazma kanal se više ne održava i stvara pritisak ili udarne valove dok se kolabira. Time se evakuiše otopljeni materijal formirajući krater materijala koji se uklanja oko mjesta iskre.

Materijal se uklanja formiranjem udarnih valova kako se plazma kanal urušava zbog prekida električnog potencijala gdje radni materijal postaje pozitivan, a alat negativan. Kako elektroni udaraju u radni predmet, krateri se formiraju zagrijavanjem, topljenjem i uklanjanjem materijala dok pozitivni joni udaraju u alat što rezultira habanjem alata.

Električna obrada zahtijeva veliku snagu. Generatori koji se koriste za proces moraju biti sposobni da isporuče potrebnu snagu kako bi proces tekao efikasno i uspješno. Oni se biraju u skladu sa njihovom sposobnošću da generišu parametre snage procesa.

EDM (DIE SINKER)/WIRE EDM alatni strojevi se naširoko koriste u raznim industrijama, kao što su digitalni kućni aparati, proizvodnja automobila, medicinska oprema, poluprovodnička ambalaža, industrija kalupa, svemirska industrija, industrija aluminija, kupaonska oprema, vojna proizvodnja itd.

SUZHOU HANQI CNC EQUIPMENT CO.,LTD.osnovana je 2005. godine, specijalizirana za proizvodnju i prilagođavanje različitih preciznih CNC mašina za električno pražnjenje (EDM) i CNC strojeva za EDM sečenje (WEDM) više od 30 godina. Odljevci alatnih mašina, kao i švicarski brend, prošli su sve glavne inspekcije komponenti pomoću njemačkog Zeiss koordinatnog testera i sarađivali su sa švicarskom tehnologijom kako bi se osigurala preciznost i stabilnost EDM mašina. Hanqi CNC mašine (EDM/WEDM) se široko koriste u različitim industrijama, uključujući proizvodnju kalupa, proizvodnju automobila, tehnologiju čipova, medicinsku opremu, elektroniku, elektriku, hardver, plastiku, itd. Hanqi CNC je sarađivao sa nekoliko svjetski poznatih brendova, uključujući THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, FANUCn ,KNUTH itd. Naša fabrika ima relevantne međunarodne autoritativne sertifikate kao što su ISO9001, IS014001, CE, UL, ETL, itd. Naši proizvodi imaju visoku isplativost i izvezeni su u više od 30 zemalja i regiona širom sveta. Sa visokokvalitetnim i preciznim alatnim mašinama (vodeća industrija u preciznosti obrade MS-WEDM/EDM) možemo da obrađujemo veoma složene komponente i favorizovani su kod kupaca iz raznih zemalja, akumulirajući tako veliki broj visokokvalitetnih domaćih i stranih dugoročnih kupaca.
